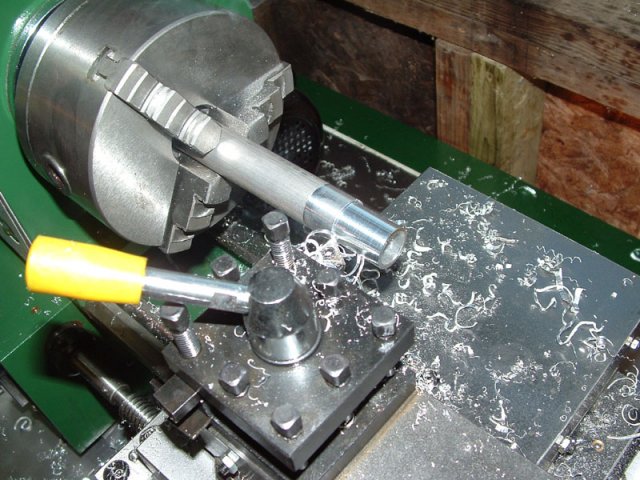

Установка деталей на станках

Для установки изделий по внутренней цилиндрической поверхности пользуются штырями. Детали с механически обработанными отверстиями небольших диаметров устанавливаются с помощью точеных цилиндрических штырей (фиг. 25,а и б). Штыри снабжаются перекидными поперечинами, которые расклепыявляется конструирование штырей с кольцевыми установочными поверхностями (фиг. 26,а и б). Уменьшение площади касания установочных штырей с деталями обеспечивает минимальный отвод тепла, что особенно важно в приспособлениях для прихватки и сварки. Для этой же цели иногда применяются штыри со скошенными гранями (фиг. 27). Диаметр установочной части штыря для трубчатых деталей обычно берется на 0,2—0,5 мм меньше внутреннего диаметра трубки. Направляющая часть штыря для обеспечения правильного направления должна быть обработана под посадку движения (см. § 9). Для получения поверхностей различной точности и с различной чи-
стотой обработки применяются ступенчатые штыри, у которых диаметр передней направляющей части меньше диаметра установочной части. Последний в свою очередь меньше диаметра задней направляющей части (см. фиг. 27). Ступенчатые штыри обладают тем преимуществом, что их легче вынуть из направляющих отверстий и из обработанного изделия. В случае установки по внутреннему диаметру длинных цилиндрических деталей вместо одного штыря следует предусматривать два для обоих концов детали (фиг. 28). Правильность установки цилиндрической детали в осевом направлении обеспечивается упором одного торца детали в кронштейн, а другого — в ступеньку на штыре. В случае двух штырей (см. фиг. 28) для каждого имеется один направляющий кронштейн; ширина на
Установка штампованных коробочек
Основания сварных кронштейнов, устанавливаемых на лонжеронах, представляют собой штампованные листовые корытообразные детали-коробочки. Для установки таких деталей перед сваркой применяются составные из ребеф сварные фиксато-ры, контур которых обработан в соответствии с внутренним контуром основания коробочки (фиг. 32). Толщину ребер фиксаторов не следует выбирать свыше 8 мм.
Установка деталей по двум поверхностям
Ушки и вилки стержней моторам и других узлов устанавливаются обычно при сварке на цилиндрический штырь по сты-ковочному отверстию и подпираются регулируемой по высоте опорой (фиг. 33,а). Необходимость в подвижной опоре вызывается тем, что вилки и ушки обычно получаются горячей штамповкой и размеры ребер часто имеют отклонения от чертежа. Для сварки ребро должно- выступать на определенную величину из детали, в которую оно» врезается. С помощью подвижной опоры регулируется размер выступающей части. В тех случаях, когда деталь после штамповки строгается, допустимо применение неподвижной опоры
